平織金網と同じ程度の目の細かさ、薄さのメッシュベルトを御入用の場合、このタイプをおすすめします。
- 形状は普通の織り網。
- 進行方向(縦線)に柔軟性を出す為、撚り線(7本撚り)を使用。その撚り線もS撚り、Z撚りを交互に並べて製織蛇行を防止。
- チェーン駆動も可能。A-1(A-2)アタッチメントを使用。
- 線径(撚り線径はΦ0.24以上)、MESH、開き目も平織に準ずる。
特に強靱性を必要としたり、乾燥効果を上げる為空間を大きくする場合、縦線を3本相接するトリプル織にします。
但しこのタイプの難点はエンドレス部です。スパイラル式の様に継ぎ目の分らない完璧なエンドレスには出来ません。その点を御認識の上、御使用願います。
エンドレス法
- スポット溶接・・・両端を重ねてスポット溶接止め。
- 半田付け・・・両端をつき合わせ、又は重ねて半田付け。
- 銀ロー付け・・・両端をつき合わせ、又は重ねて銀ロー溶接。
- レーシング・・・両端にスパイラル加工をし、そのスパイラルどうしを噛み合わせた中に直線を挿入。
直線を並べただけの一番単純な構造。
大きな空間。洗浄が容易で衛生的。
軽量物の運搬に適する。
その他、特徴用途等チョコレートコンベヤーに準じます。
素線の両端をリング状(メガネ状)に加工、力骨(ロッド)でジョイントした構造。
従ってネットの裏側に線が無く、目詰りが少ない。洗浄も容易。
ベルト搬送面が平滑。
ネットの線径、ピッチ巾にもよりますが一般的には外径は
線径φ0.9〜2.6・・・45φ〜80φ位
線径φ3.0〜5.0・・・100φ〜150φ位
材質
樹脂(ジュラコン)・・・軽くて一般的。SUS-304・・・熱が加わる場合。

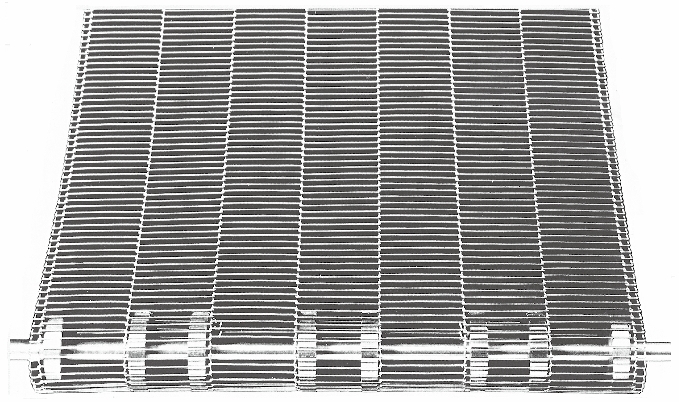

- 網目に対し細い線を使用。搬送品への弊害が少ない。
- 空間が大きく使用後の残留物の除去、洗浄が容易で衛生的。
- ネットの厚みが薄く、小さな径でターン出来るので搬送品の移り渡りがスムーズ。
- ネット巾の両側のピッチを変える事により90°〜180°のカーブ運行が可能。テーパーもつかない。
以上の特色により主として食品用に使用されます。尚、このネットは裏表あり、ターンの径が小さくなる状態で御使用下さい。節(駒)の数は構造上必ず奇数になります。
アングルを「A型金具」で固定。

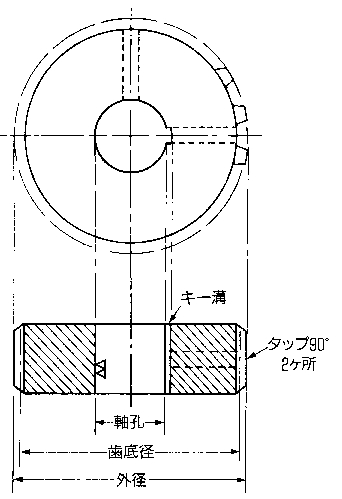

フラットワイヤーベルトは摩擦駆動も出来ますが(重荷重の場合等)、出来るだけスプロケットを御使用下さい(材質FC25又はS45C)。尚、ネット巾が広い時には中間にも御使用願います。
- 大きな空間の為、熱・冷気の通過性が良く排水性も良い。
- 蝶番の様な構造で、非常に柔軟性に富む。
- 洗浄しやすく衛生的。
- 搬送面への荷重に対する耐力は抜群。
バイピッチチェーンにはローラの違いによる二つの形式があります。
